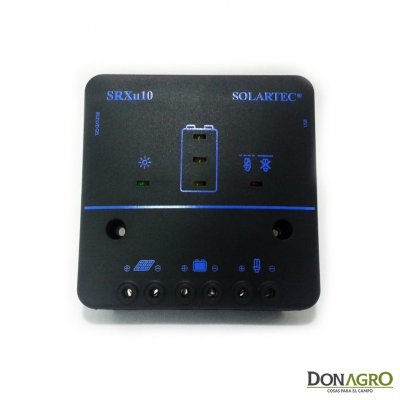

Regulador de voltaje carga solar 10 Amp 12v/24v SOLARTEC

El regulador de voltaje o carga solar Solartec SRXu10 es pequeño, economico y eficiente.

Cuenta con 5 leds, 1 de info (rojo), 1 de conexion (verde) y 3 de carga (amarillo) los cuales indicaran el estado de carga o error de conexion entre otros.

• Indicador LED de estado de la carga (Led verde)
• Indicador LED de Informacion/error (Led rojo)
• Indicador LED de Voltaje de Carga (leds amarillos
• Compensacion por temperatura.
• Funcion de proteccion electronica.
• Desconexion por bajo voltaje regulado por el estado de carga o por el voltaje.

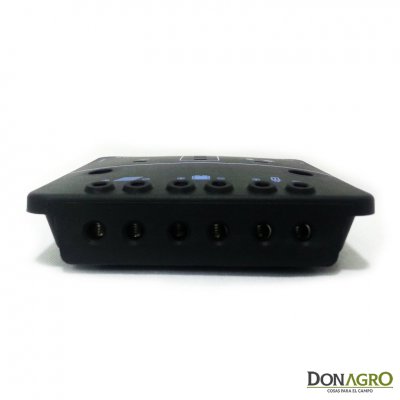

• Conexiones: El regulador cuenta con 3 borneras señaladas con dibujos
  • 1° Panel Solar
  • 2° Bateria
  • 3° Conexion de luz
• Cable minimo recomendado 1.5 mm2
• Proteccion electronica completa:

  • Polaridad invertida: todas las conexiones
  • Cortocircuito: todas las conexiones (requiere fusible).
  • Sobrevoltaje: maximo 25V
  • Sobretemperatura: autoapagado (indica mediante led)
  • Subvoltaje

Informacion Tecnica:

• Modelo: Solartec SRXu10
• Voltaje del Sistema: 12v/24v
• Corriente Max PV/Carga: 10A
• Tension de flotacion: 13.8V  / 27.6V (25ºC)
• Carga Principal: 14.4V / 28.8V (25ºC), 0.5h (diariamente)
• Carga Rapida: 14.4V / 28.8V (25ºC), 2h, Activacion: voltaje batería < 12.3/24.6V
• Carga de equalizacion: 14.8V / 29.6V (25ºC), 2h, Activacion: voltaje bateria < 12.1 / 24.2 V (al menos una vez cada 30 dias)
• Proteccion de Descarga Profunda: 11,4 V / 11,9 V / 22.8 V / 23,8 V (en estado de la carga)
• Voltaje Desconexion o Corte: 11.0V / 22.0V
• Voltaje Reconexion: 12.8V / 25.6V
• Proteccion sobrevoltaje: 15.5V / 31.0V
• Proteccion subvoltaje: 10.5V / 21.0V
• Voltaje Maximo PV - Solar: 30V / 50V
• Compensacion de Temperatura: -24 mV/K (12V) / -48 mV/K (24V)
• Auto consumo inactivo: < 4mA
• Temperatura Ambiente: -40°C +45°C
• Altitud Max: 4000 mts sobre el nivel del mar
• Tipo de Bateria: Plomo Acido (gel, AGM, ventilada)

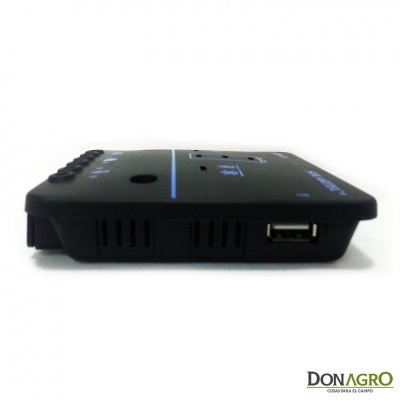

• Conector USB 5V 700mA
• Seccion transversal maxima de cable: 16mm2 (AWG6)
• Dimensiones: 80x100x36mm
• Peso: 0.16kg
• Tipo de proteccion: IP20
• Certificados: CR, RoHS
• Garantia: 5 años

Funciones:

• El controlador de carga protege a la bateria contra posible sobrecarga del modulo solar y evita que sea fuertemente descargada durante los consumos. Las caracteristicas de carga comprenden diversos estadios que incluyen la adaptacion automatica a la temperatura ambiente.
• El controlador de carga trabaja automaticamente a 12v.

Montaje y conexion:

• Consultar manual en español incluido en la caja con el controlador de carga Solartec.
