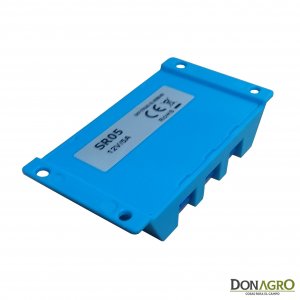

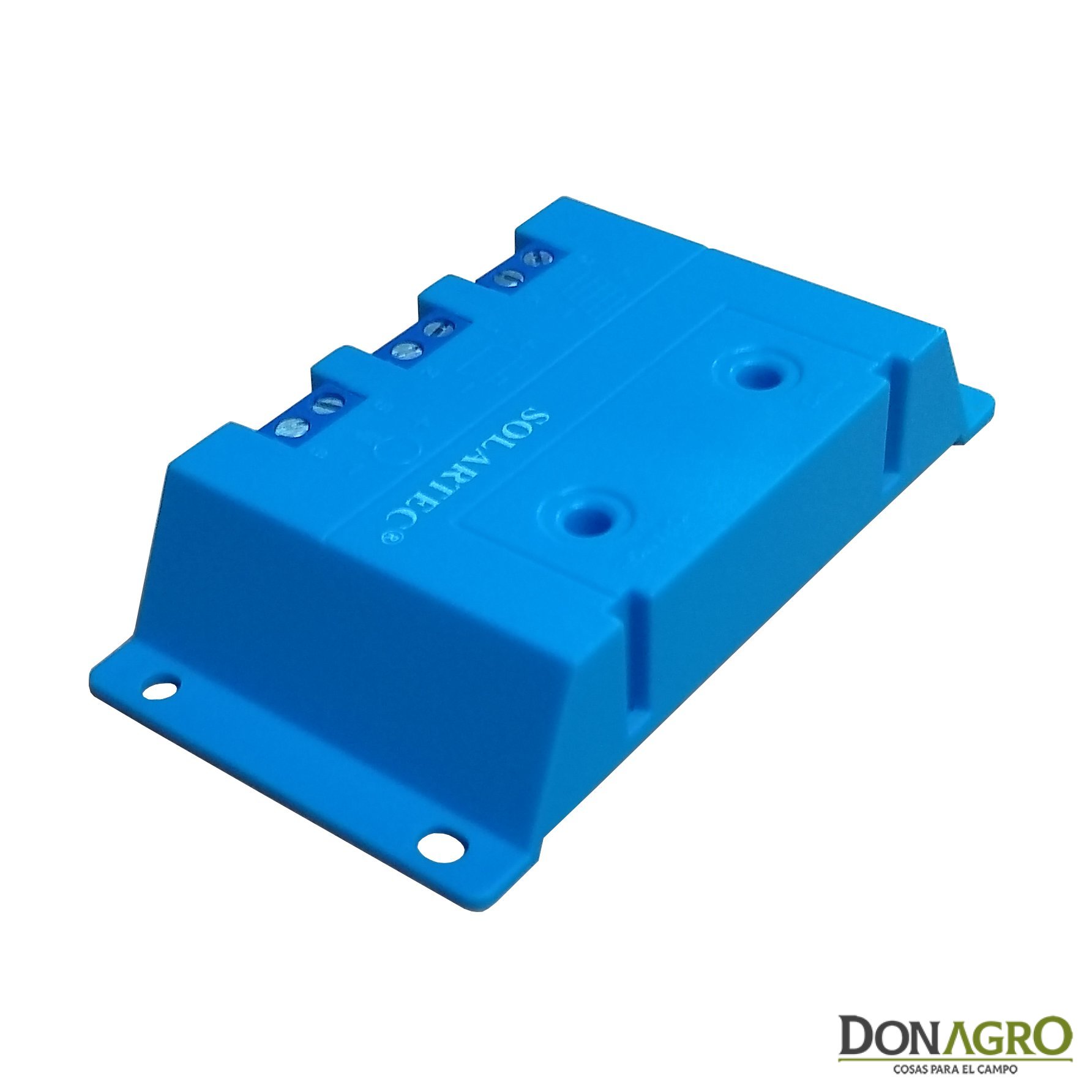

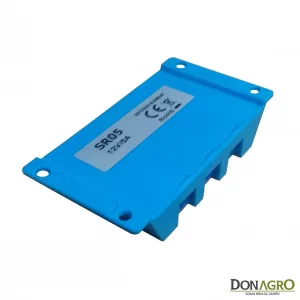

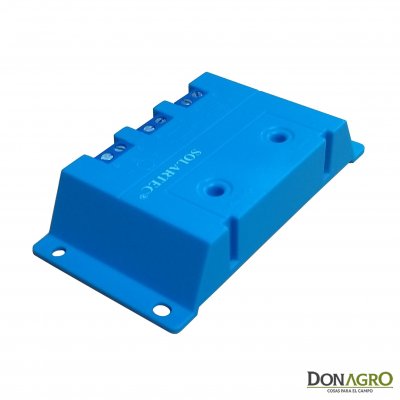

Regulador de voltaje carga solar 5 amp 12v SOLARTEC

El regulador de voltaje o carga solar Solartec SR05 es pequeño, economico y eficiente. Cuenta con 2 leds, de info (rojo) y de carga (verde) los cuales indicaran el estado de carga o error de conexion entre otros.

• Indicador LED de estado de la carga (Led verde)
• Indicador LED de Informacion/error (Led rojo)
• Compensacion por temperatura.
• Funcion de proteccion electronica.
• Desconexion por bajo voltaje regulado por el estado de carga o por el voltaje.

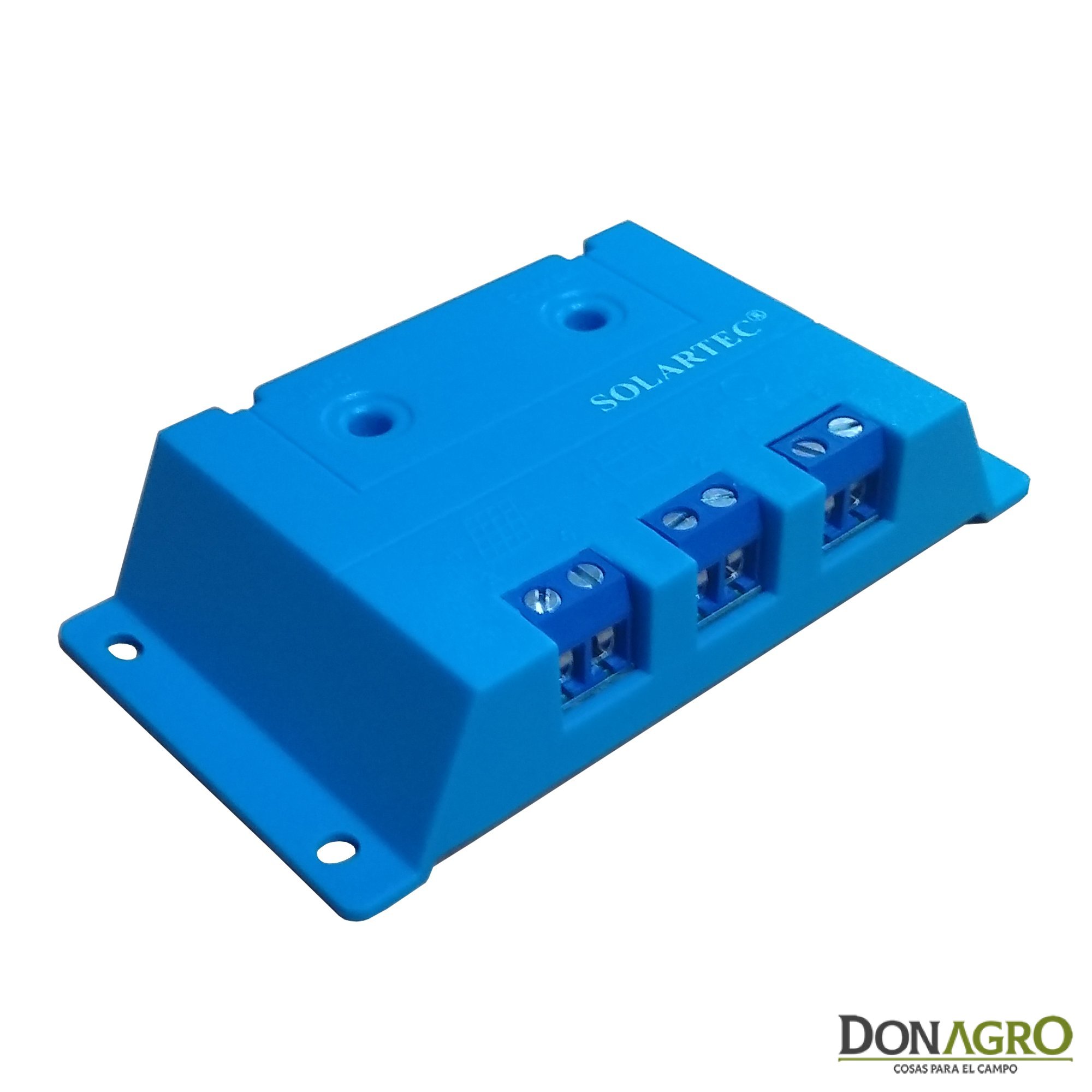

• Conexiones: El regulador cuenta con 3 borneras señaladas con dibujos
  • 1° Panel Solar
  • 2° Bateria
  • 3° Conexion de luz
• Cable minimo recomendado 1.5 mm2
• Proteccion electronica completa:

  • Polaridad invertida: todas las conexiones
  • Cortocircuito: todas las conexiones (requiere fusible).
  • Sobrevoltaje: maximo 25V
  • Sobretemperatura: autoapagado (indica mediante led)

Informacion Tecnica:

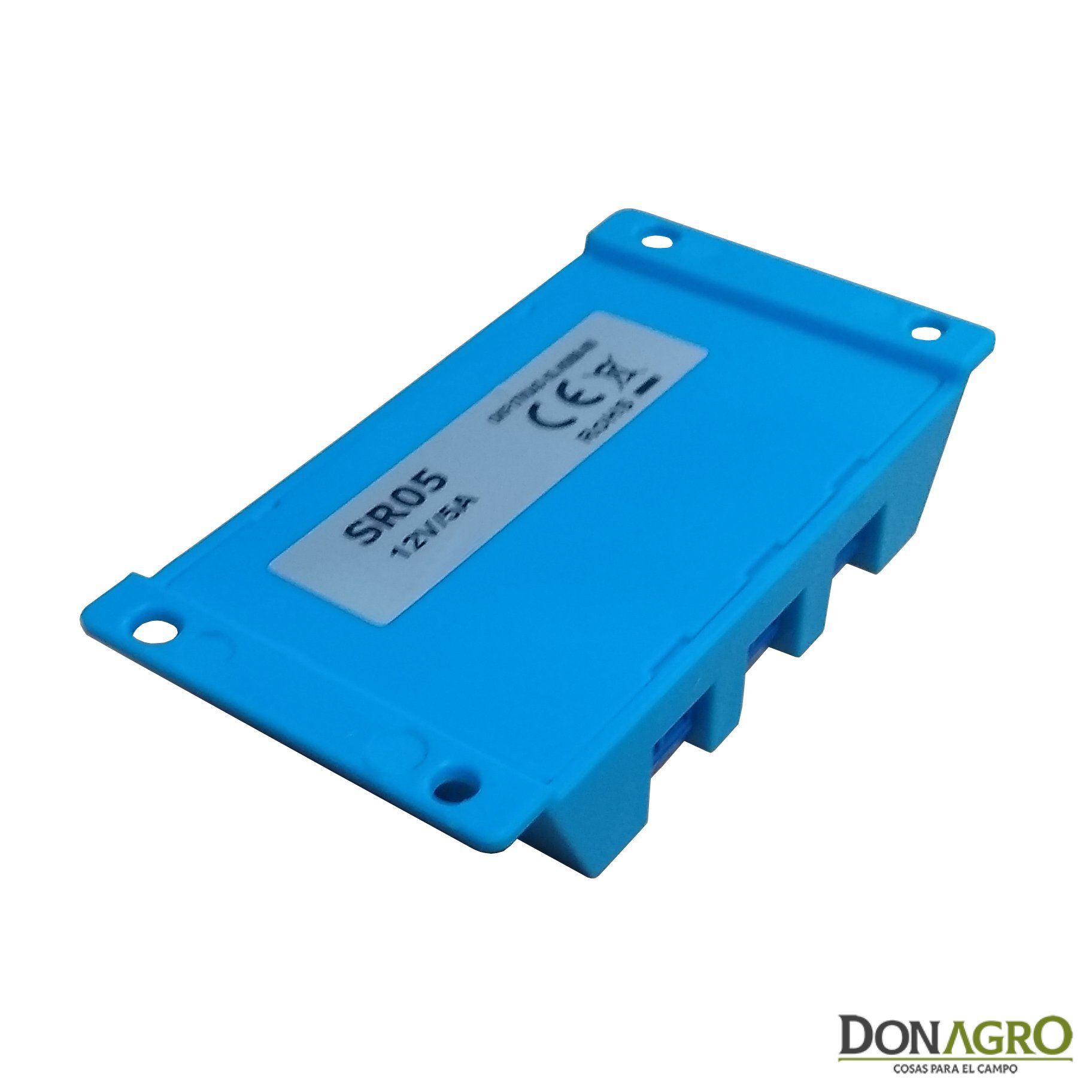

• Modelo: Solartec SR05
• Voltaje del Sistema: 12v
• Corriente Max PV/Carga: 5A
• Voltaje de refuerzo: 14.5V (25°C)
• Voltaje de equalizacion: 14.8V (25°C)
• Tension de flotacion: 13.7V (25°C)
• Voltaje Descon. Carga: 11.0V
• Voltaje Recon. Carga: 12.5V
• Voltaje "threshold" dia/noche: 5.0V
• Tipo Bateria: Liquida
• Compensacion de Temperatura: -4.17 por celda (refuerzo ecualizacion), -3.33mV/k por celda (flotacion)
• Voltaje Maximo PV - Solar: 30V
• Voltaje Maximo Bateria: 25V
• Proteccion sobrevoltaje: 15.5V
• Auto consumo: 5mA
• Temperatura Ambiente: -40°C +60°C

Funciones:

• El controlador de carga protege a la bateria contra posible sobrecarga del modulo solar y evita que sea fuertemente descargada durante los consumos. Las caracteristicas de carga comprenden diversos estadios que incluyen la adaptacion automatica a la temperatura ambiente.
• El controlador de carga trabaja automaticamente a 12v.

Montaje y conexion:

• Consultar manual en español incluido en la caja con el controlador de carga Solartec.
